稱重抓斗

產品詳情:

抓斗內的物料重量全部作用在軸式傳感器上，軸式傳感器將受力通過傳感線傳給無線發射器箱，無線發射器箱再將線號傳給無線接收器箱，再將線號連接到電腦進行存檔并打印。

聯系我們

一、系統原理介紹
1、系統組成

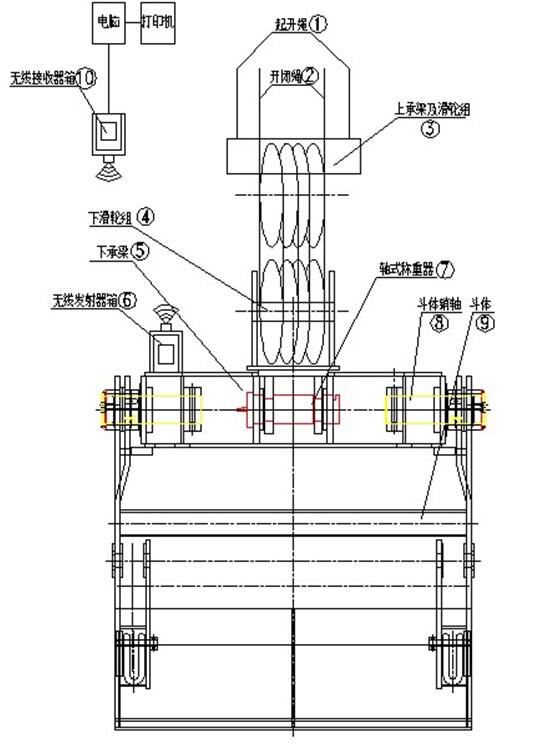

無線承重抓斗系統組成部分介紹：①起升繩；②開閉繩；③上承梁及滑輪組；④下滑輪組；⑤下承梁；⑥無線發射器箱；⑦軸式稱重器；⑧斗體銷軸；⑨斗體；⑩無線接收器箱，其他組成部份：電腦、打印機等。（見下圖）

2、原理說明：
在抓斗抓好貨物后松開①起升繩，此時全部重量都由②開閉繩承擔，經過上下滑輪組的作用，所有的重量傳導到下滑輪組④，下滑輪組④與下承梁⑤是兩個獨立部件，僅通過軸式傳感器⑦連接，下承梁⑤與斗體⑨通過斗體銷軸⑧連接。通過力的傳導得知：抓斗內的物料重量全部作用在軸式傳感器⑦上，軸式傳感器⑦將受力通過傳感線傳給無線發射器箱⑥，無線發射器箱⑥再將線號傳給無線接收器箱⑩，再將線號連接到電腦進行存檔并打印。

二、無線稱重系統說明：
1、無線承重系統組成：

序號	名稱	型號	電壓	數量
1	軸銷式稱重傳感器	Ф120-30T	10VDC	1
2	單路放大器（抗干擾）	KQ-imuFDAL	24VDC	1
3	智能顯示儀表（定做）	KQ-XSB-IAH1A1	220VAC	1
4	無線接收器		24VDC	1
5	無線發射器		24VDC	1
6	鉛酸電池	17AH	12VDC	2

2、無線承重系統工作示意：該系統由稱重傳感器，信號放大器，無線發射模塊及無線接收模塊，稱重顯示儀表組成。無線發射器配有2塊24VDC鉛酸電池以及開關電源。無線接收器配有220VAC電源插座以及24VDC變壓器。

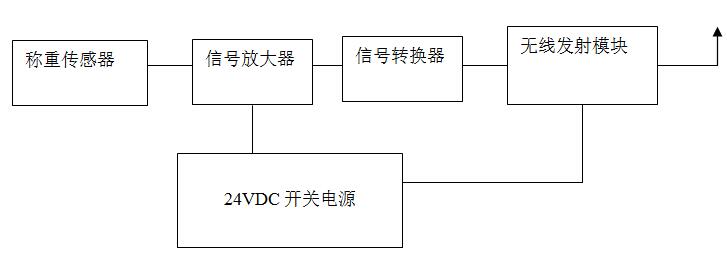

無線發射系統示意圖如下：

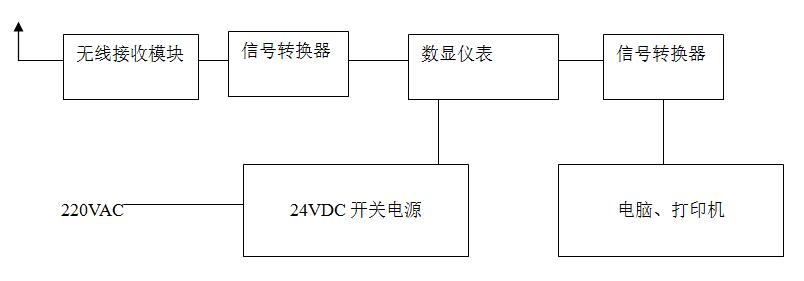

無線接收系統示意圖如下：
